自动驾驶常见传感器包括相机，LiDAR，雷达等传感器。
相机能提供丰富语义，LiDAR提供准确的空间信息，雷达能进行速度估计。
对于多传感器方案，当时的传感器投影存在信息损失的问题：
LiDAR->Cam：存在几何损失，像素坐标系中相邻的像素点，在3D空间中可能距离很远。设想一个人站在墙前面，在像素坐标系中，人和墙的像素是紧挨着的，用2D卷积处理投影后的特征，Conv Kernel会覆盖人和墙的特征。然而在3D空间中，人和墙离得很远，但是在2D空间中，二者得特征被融合了。不适用于几何导向的任务（3D Det）。
Cam->LiDAR：存在语义损失，32线LiDAR得点云仅能匹配5%得相机特征。不适用于分割导向的任务（BEV Map Seg）。
信息损失情况见下图：
当时的融合方法的缺陷包括：
提案级融合：先从单一模态传感器生成2D/3D的候选框，再跨模态提取该提案对应区域的特征进行融合，最终基于融合特征完成目标检测。以目标为中心，无法扩展至BEV分割等任务。
点级融合：将相机的语义特征投影到LiDAR点云上，使用语义特征装饰点云，再使用LiDAR感知模型处理装饰后的点云。几何+目标双中心，语义损失多，计算成本高。
BEVFusion设计方案
统一表征
解决不同传感器的view差异，找到统一的表征空间。
论文认为统一表征空间需要满足2个条件：
所有传感器特征均可无损地转换为该表征
这种表征能适配不同3D任务，包括检测，分割，跟踪
最终作者选择BEV作为统一表征空间。
对LiDAR，只需要沿Z轴展平稀疏的3D点云特征，没有几何畸变，可以保留更多空间几何信息。
对Camera，将每个像素特征投射为3D空间的一条射线，通过离散深度采样生成稠密的BEV特征图。
Cam到BEV
特征转换遵循LSS的方法。
对相机特征图的每个像素，显式地预测这个像素点在3D空间中的离散深度分布
将每个像素特征沿相机视角的3D射线，散射出D个离散的深度点，最终生成尺寸为NHWD的相机3D特征点云（N为相机数量/HW为相机特征图尺寸）
将3D特征点云，沿Y轴也就是水平方向，以指定步长 ，通过BEV Pooling关联到BEV Grid
对每个的网格，聚合其中所有的3D特征点，并沿Z轴展平，得到最终相机的BEV特征图
相机单帧超200W像素点，比点云的数量（几万）要多的多，因此其特征Pooling极慢

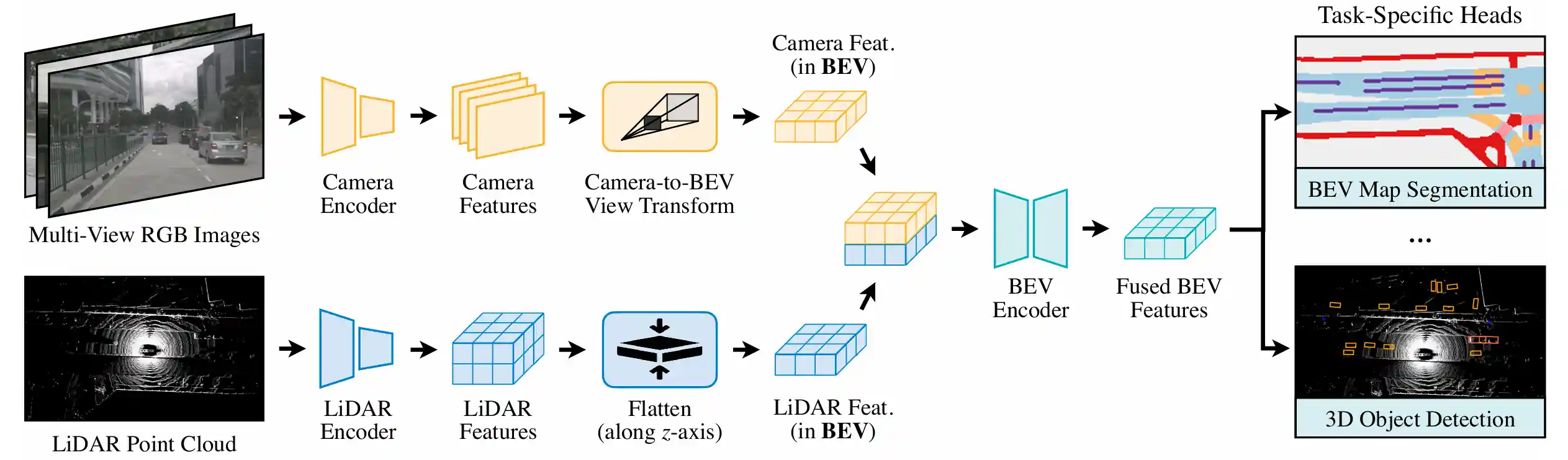

为啥只有Pooling慢呢？根据论文提供的网络结构图，相机在基于CNN的操作时，Conv和Pooling都是GPU原生优化操作，非常快。但是利用射线生成3D点云
因此作者使用Precomputation和Interval Reduction技术来加速Pooling操作：
Precomputation：针对关联步骤。由于相机内外参是固定的，因此每个特征像素对应的3D坐标以及所属BEV网格idx也是固定的。所以预计算好所有像素点的3D坐标&网格idx，并按照idx进行排序。推理阶段只需要按排序后的顺序读取特征。
Interval Reduction：针对聚合步骤。由于同一个BEV Grid的点，在预计算后是连续排列的，聚合操作本质就变成了连续区间求和。之前的VoxelNet提出了一个前缀和方法，还是不够快。作者写了一个GPU Kernel，每个BEV Grid专门分配一个Thread来计算区间和。
LiDAR到BEV
论文一笔带过。
把PointCloud数据直接沿着Z轴也就是高度方向展平Flatten。
注意区分Flatten和Compress。
Flatten：只改变型状，不改变数值，信息没有损失
Compress：沿着Z轴拍扁，通过聚合的方式保留最重要的信息，是有损的。
全卷积融合
初步融合：将所有BEV在通道维度上Concate。不过可能存在空间局部错位。
深度补偿：使用一个基于卷积的BEV Encoder，由几个Residual Blocks组成。引入这些卷积层让网络学习，去修正和补偿融合后可能存在的空间错位。
最终融合后的统一特征被传到不同Task Head。
参考文章
[1] [2205.13542] BEVFusion: Multi-Task Multi-Sensor Fusion with Unified Bird's-Eye View Representation
[3] Lidar_AI_Solution/CUDA-BEVFusion at master · NVIDIA-AI-IOT/Lidar_AI_Solution
