BEVDepth 建立在 LSS 的 view transformation 上。

对每个相机特征

F_{2d}\in \mathbb R^{C_F\times H\times W}

对每个相机的每个像素，BEVDepth 预测了一个离散深度分布（和 LSS 一样）：

D_{\text{pred}}\in \mathbb R^{C_D\times H\times W}

然后做外积：

F_{3d}=F_{2d} \otimes D_\text{pred}

得到：

F_{3d}\in\mathbb R^{C_F\times C_D \times H \times W}

然后用相机内外参 KRT 将 frustum feaure 投影到 BEV Grid 中。

LSS/BEVDet 一类方法的问题是，深度网络没有深度监督。

梯度路径是：

L_{\text{det}} \rightarrow F_{\text{BEV}} \rightarrow F_{3d} \rightarrow D_{\text{pred}}

深度网络就是学到了一个对最终 Det 任务有用的 Lifting 权重，并不需要预测出物理上准确的深度值。

乱预测的 DepthNet

作者把 learned Depthnet 直接换成 random softmax。

精度只掉了 4%……

也就是说 DepthNet 是在汤姆的乱预测。

因为离散深度分布把图像像素沿射线散射到不同深度，即使不知道真实深度，只要在正确深度附近有一定概率，那么这部分图像特征就会被保留下来，后面的 BEV Encoder 和 Det Head 仍然可能把物体找出来。

此外，在没有显式的深度监督时，Base Detector 在 foreground px 上的 AbsRel 有 3.03。

但是加入深度监督之后，这个误差变成了 0.23。

说明 DepthNet 是在学怎么 Lift 最利于检测，而非这个 px 的真实深度是多少。

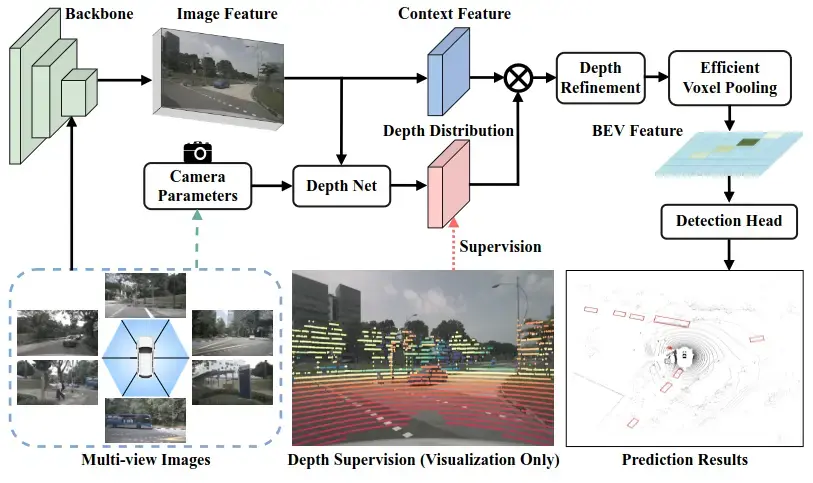

网络结构


作者通过把 LiDAR 点云投影到 Camera 然后通过 min pooling 和 one-hot 得到离散的 Depth GT，然后直接监督 Depth Distribution，用 BCE Loss。

所以在工程上来说，BEVDepth 仍然是单模态的相机感知模型，LiDAR 仅用于训练阶段生成监督信号。

Camera-Aware DepthNet

深度这个东西和相机 Intrinsic 很明显是有关系的。

因此下面这个式子不完整：

D=\operatorname{DepthNet}(F)

这样更合理：

D=\operatorname{DepthNet}(F,K,R,t)

BEVDepth 将 KRT flatten 之后 concat，经过 MLP 再用 Squeeze-and-Excitation （通道加权）模块

D_i^{pred} = \psi\left( SE\left( F_i^{2d}\mid MLP[\xi(R_i)\oplus\xi(t_i)\oplus\xi(K_i)] \right) \right)

Depth Refinement Module

对于外积之后的特征

F_{3d}=F_{2d} \otimes D_\text{pred}

作者给 Reshape 了：[C_F,C_D,H,W] \rightarrow [C_FH,C_D,W]

然后在最后两维 D\times W 平面上做卷积，不是普通卷积，而是让特征在 Depth Dim 上互相通信。

Efficient Voxel Pooling

原始 LSS voxel pooling 使用 Sort + Cumulative Sum

BEVDepth 改成了 CUDA 的 Parallel Scatter-add。每个 frustum feature 分配一个 CUDA thread。训练时间变成了优化前的 30%
