深度图

深度图（Depth Image, Depth Map）会将图像中的每个像素编码为相机到场景中某个点的距离，从而提供图像中物体的空间信息。

需要注意的是，不同场景下深度的定义可能略有差异。有些数据集或传感器中，深度表示的是相机坐标系下沿光轴方向的 Z 值；有些场景中，深度也可能表示空间点到相机中心的欧氏距离。因此在使用深度图时，最好先确认数据来源对深度的定义。

深度图通过坐标转换可以转换为点云数据；反过来，有组织点云（organized point cloud）也可以转换为深度图数据。这里的有组织点云，是指点云仍然保留类似图像的二维网格结构，点和像素之间存在比较明确的对应关系。普通无序点云则通常不能直接无损地还原成一张深度图。

Depth Map.webp

绝对深度和相对深度

  • 绝对深度：空间中物体和相机之间的距离，有量纲，例如米、厘米等。绝对深度可以直接用于测距、三维重建和机器人避障等任务。
  • 相对深度：描述图像中不同区域或物体之间的相对远近关系，通常没有明确量纲。它不一定是 [0,255] 之间的 8-bit 数值，也可能是浮点深度图、归一化深度图或反深度形式。

相对深度的重点不是给出物体的真实距离，而是描述哪里更近、哪里更远。需要注意的是，数值越大是否代表越远并不固定，这取决于模型输出的是深度、反深度、视差风格结果，还是经过可视化映射后的图像。因此在使用模型输出时，需要先查看模型文档或代码中对输出结果的定义。

开源项目

介绍一个开源项目：MiDaS。

MiDaS 这个名字来自 Mixing Datasets for Zero-shot Cross-dataset Transfer。它的核心思路是混合多个深度估计数据集进行训练，从而提升模型在不同数据集、不同场景之间的泛化能力。最新的 v3.1 论文是 MiDaS v3.1 – A Model Zoo for Robust Monocular Relative Depth Estimation。

网络结构

  1. Encoder-Decoder

    MiDaS 基于 Encoder-Decoder 架构。Encoder 负责高级特征提取，计算得到的 Tensor 会作为 Decoder 的输入；Decoder 则通过上采样，根据高级特征生成深度图。MiDaS 设计了一种 Anchor 来连接 Encoder 和 Decoder。

  2. Backbone

    MiDaS 使用多个新的 Backbone，包括 BEiT 512-L、Swin-L、LeViT-224 等。这些 Backbone 有不同的精度和性能。

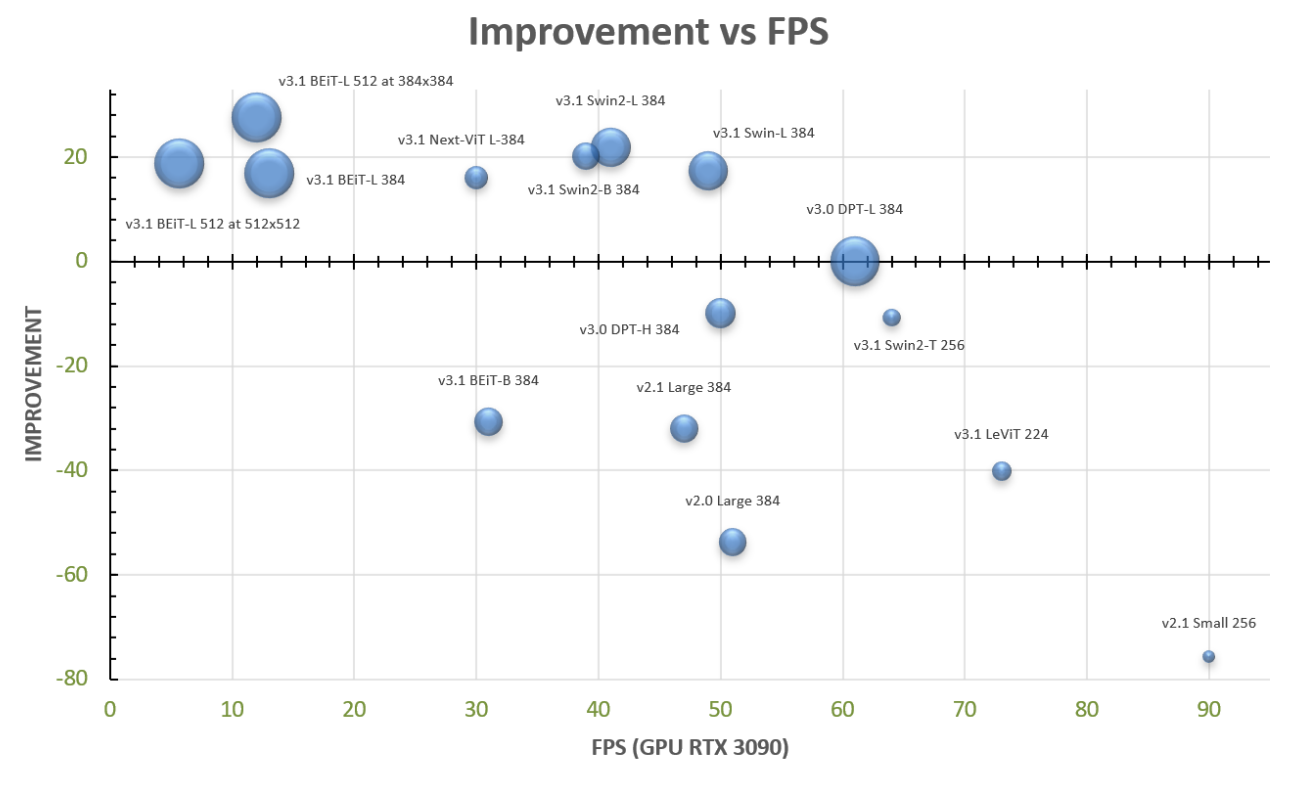

下图展示了在 RTX 3090 显卡下，不同 Backbone 的性能：

Depth Map网络性能.webp

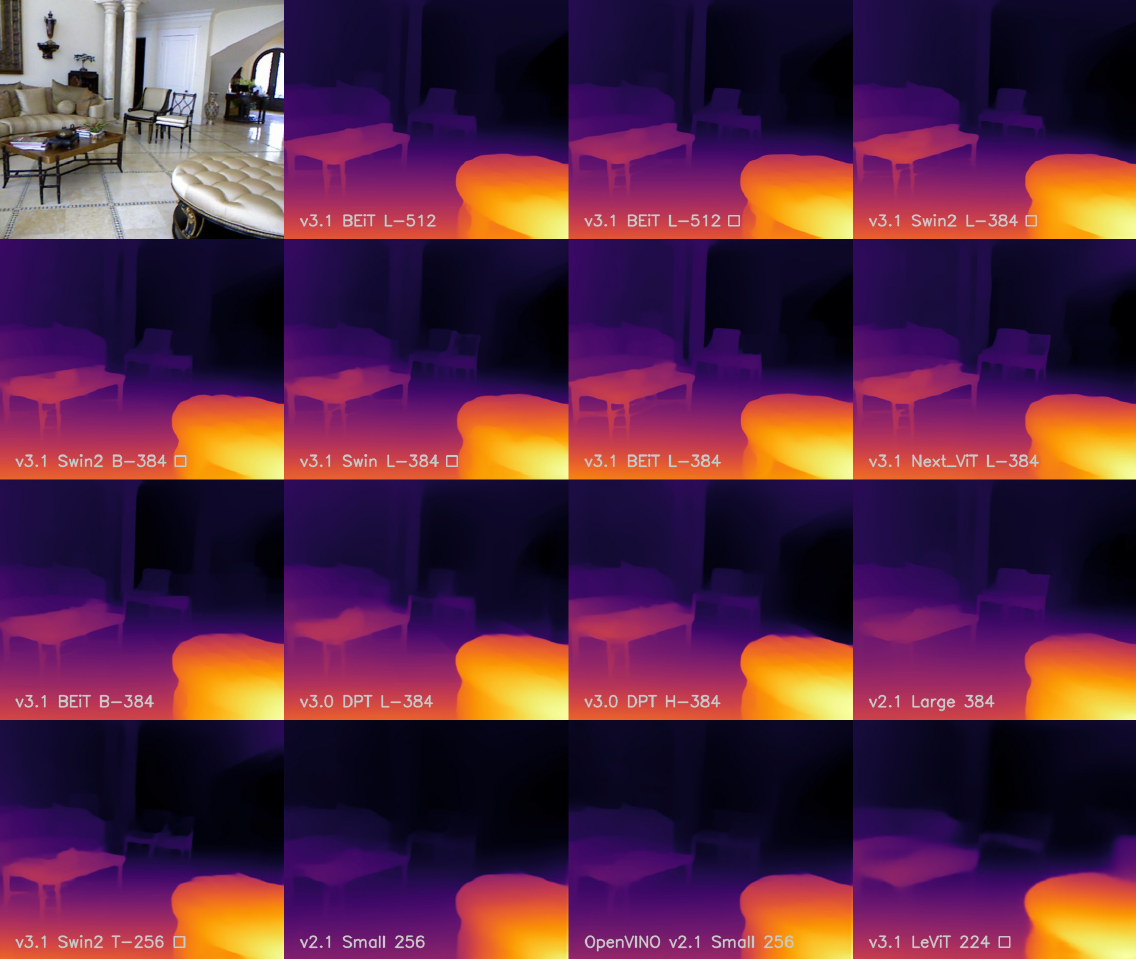

在实际选择 Backbone 时，需要自行在 FPS 和精度之间权衡。下图展示了不同 Backbone 的深度图结果：
