方向的概念

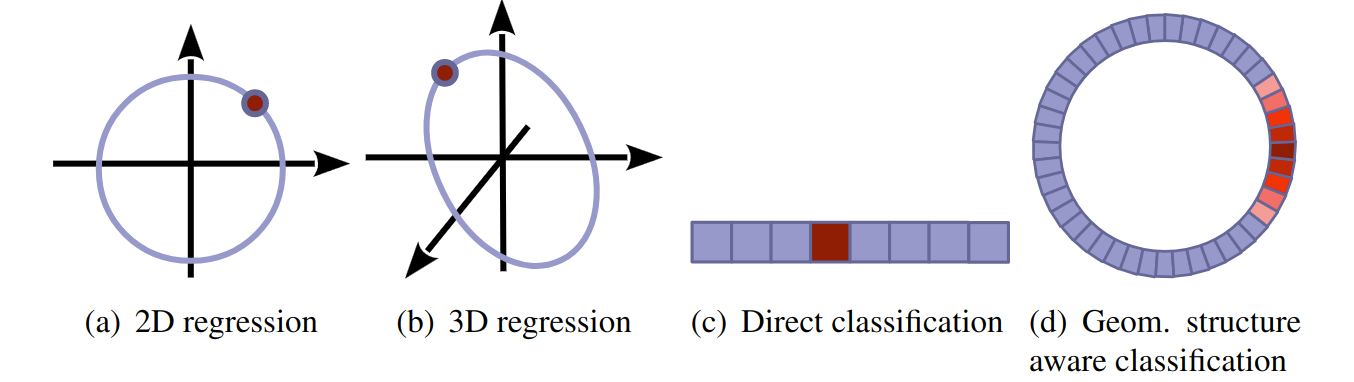

单目相机的 3D 目标检测，是从 2D 图像中估计目标的 3D BBox，包括位置、尺寸和方向。其中，目标方向估计是很重要的一环。

在单目相机 3D 视觉检测中，需要先理解一组重要概念：Egocentric 自我中心和Allocentric 客体中心。

这两个概念来自空间认知领域。Egocentric Frame 是基于观察者自身位置和方向建立的参考系，也就是以个体身体和感官输入为锚点。例如，当你站在房间里转头环顾四周时，你对房间中物体的感知，是基于你自己的位置和朝向：你左边的物体在你的左边，右边的物体在你的右边。

Allocentric Frame 则基于环境中物体之间的空间关系，不依赖观察者自身的位置或方向。比如你看一张房间平面图时，房间中的物体是相对于彼此在地图上表示，而不是相对于你在房间内的位置和朝向表示。

在自动驾驶领域，据 Patrick Langechuan Liu 的理解，Egocentric 指相对于相机或自车坐标系的方向，Allocentric 指相对于目标物体观察关系的方向。因此，Egocentric 也可以称为车辆全局方向，因为它的参考系是自车或相机坐标系；即使观察对象发生变化，同一个全局朝向本身也不会改变。Allocentric 则常被称为局部方向或观察角，参考关系会随着目标在图像中的位置变化而变化。

Egocentric 和 Allocentric

上图可以帮助理解 Egocentric 和 Allocentric。在图 (a) 中，目标汽车的全局方向都是向右的，但是当汽车在图像中移动时，局部方向和外观形状会变化。在图 (b) 中，目标汽车的全局方向不同，但是局部方向和外观形状保持不变。

可以看出，单目图像中物体的外观更直接地取决于局部方向，而我们通常只能根据外观来回归汽车的局部方向。如果要使用局部 \textstyle Yaw 来计算全局 \textstyle Yaw，就需要知道相机和目标之间的光线方向，这个方向可以通过目标在 2D 图像中的位置计算：

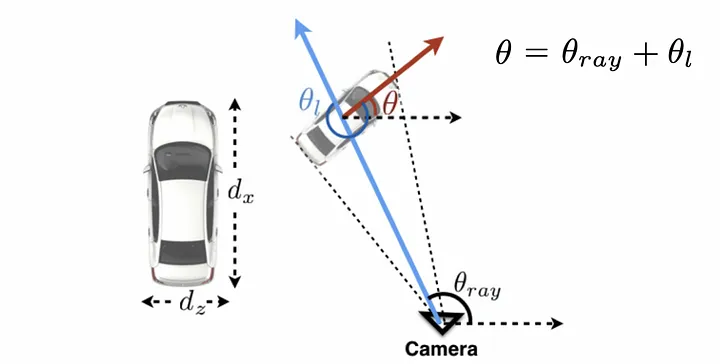

光线方向

光线方向的角度可以由 2D 位置中的关键点、相机主点和焦距计算得到。2D 关键点的选取规则有：

  • BBox 的中心，不过目标遮挡或截断时会产生偏差。
  • 模糊 BBox 的中心，可用于被遮挡或截断物体的扩展区域。
  • 3D BBox 在 pixel 上的投影。
  • 2D BBox 的底部中心，通常认为它位于地平面上。

若车辆距离很近，或者车辆被遮挡导致 BBox 截断，上述方法可能会产生 1 到 2 度的误差。

在 KITTI 数据集中

KITTI 数据集中，检测物体的 2D bbox 提供了两个与方向相关的角度：

  • \textstyle \alpha：物体的观察角度，范围为 \textstyle [-\pi,\pi]，对应 allocentric 局部观察角。
  • \textstyle rotation_y：物体绕相机坐标系 \textstyle y 轴的旋转角，范围也是 \textstyle [-\pi,\pi]，对应 egocentric 全局偏航角。

二者之间需要结合目标中心在相机坐标系下的位置进行转换。若目标中心坐标为 \textstyle (x,z)，常见关系为：

\textstyle \alpha = rotation_y - \arctan2(x,z)

反过来：

\textstyle rotation_y = \alpha + \arctan2(x,z)

实际使用时，计算结果还需要归一化到 \textstyle [-\pi,\pi]。

此外，KITTI 提供了关于方向估计的指标：Average Orientation Similarity（AOS，平均方向相似度）。AOS 的数值被 normalize 到 0 到 1 之间，数值越大，估计效果越好。具体推导过程见 Are We Ready for Autonomous Driving? The KITTI Vision Benchmark Suite。

\textstyle AOS = \frac{1}{11}\sum_{r \in \{0,0.1,\ldots,1\}}\max_{\tilde{r}:\tilde{r}\geq r}s(\tilde{r})

在公式中，\textstyle r = \frac{TP}{TP+FN}，即 recall。\textstyle s(r) 被定义为：

\textstyle s(r)=\frac{1}{|D(r)|}\sum_{i\in D(r)}\frac{1+\cos\Delta_{\theta}^{(i)}}{2}\delta_i

其中，\textstyle D(r) 为 recall 为 \textstyle r 时的所有检测结果集合，\textstyle \Delta_{\theta}^{(i)} 是第 \textstyle i 个检测结果的估计方向和 ground truth 方向之间的角度差。为了避免单个物体出现多个检测 bbox，如果检测 \textstyle i 被分配至某个重叠大于 50% 的 ground truth bbox，则认为 \textstyle \delta_i = 1，否则为 \textstyle 0。

此外，还可以用 Average Angular Error（AAE，平均角度误差）来描述方向估计误差，参考 3D-RCNN 中的相关定义。

参考文章

[1] Orientation Estimation in Monocular 3D Object Detection

[2] Are We Ready for Autonomous Driving? The KITTI Vision Benchmark Suite

[3] 3D-RCNN: Instance-Level 3D Object Reconstruction via Render-and-Compare
